Grade 80 - Draai en kantelbare oogbout M12x18 - WLL 1,0 ton

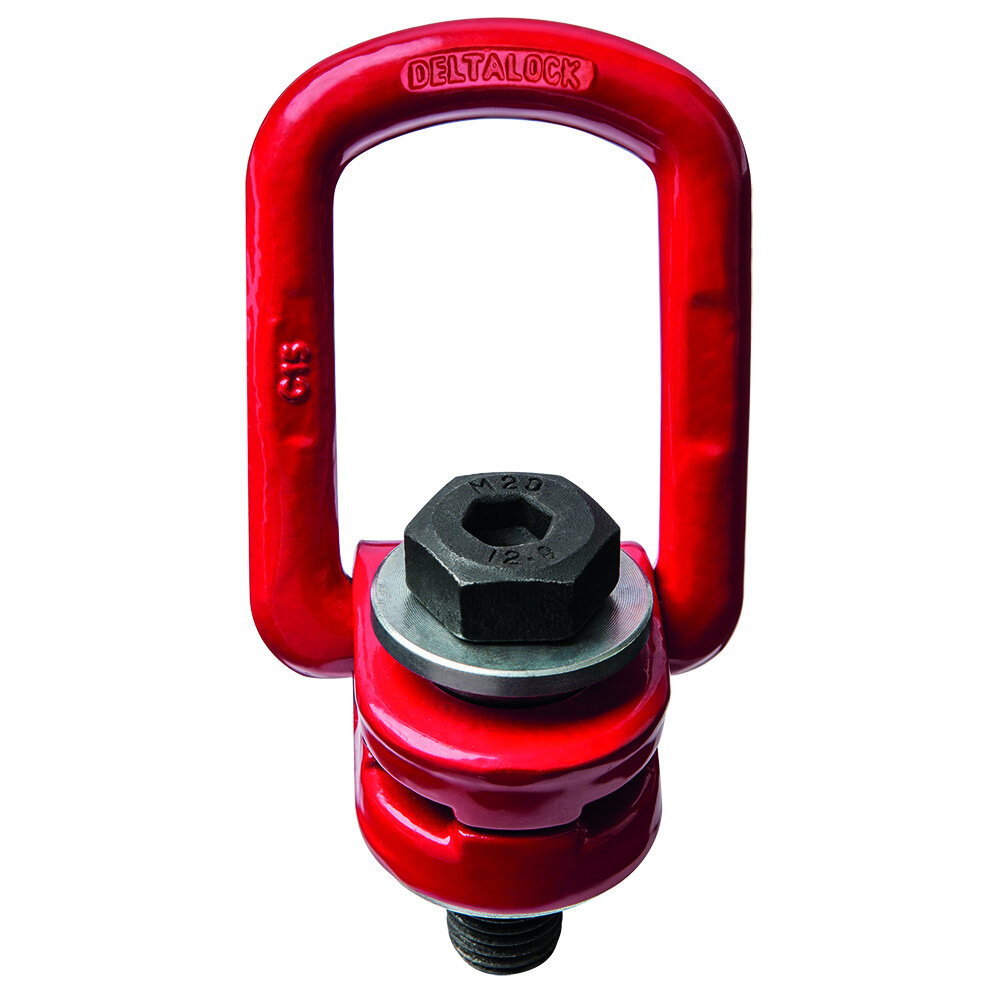

Delta Draai- en kantelbare oogbout Grade 80 – hijspunt dat zich in elke richting uitlijnt

De Delta grade 80 draai- en kantelbare oogbout is een hijspunt met schroefdraad dat in een tapgat van de last wordt gemonteerd. Het hijsoog is op twee manieren beweeglijk: het draait 360° rond om de as van de bout en kan daarnaast kantelen. Door deze combinatie richt het oog zich onder belasting automatisch naar de werkelijke trekrichting van het hijsmiddel, ongeacht of de last recht omhoog, schuin of zijwaarts wordt gehesen.

Bij een vaste oogbout mag alleen in het vlak van het oog worden belast, en hijsen onder een hoek leidt tot een aanzienlijke reductie van de werklast en het risico op buiging van de bout. Een draai- en kantelbare oogbout heft dat nadeel op. Daardoor is hij bijzonder geschikt voor meersprongs hijsen, het kantelen en keren van lasten en situaties waarin de trekrichting tijdens het hijsen verandert.

De oogbout is gesmeed uit gelegeerd staal in kwaliteitsklasse grade 80, gehard en ontlaten. Elk exemplaar is gemarkeerd met kwaliteitsklasse, draadmaat en werklast, zodat het altijd traceerbaar en herkenbaar is. Toepassingen zijn onder meer machinebouw, matrijzenbouw, staalbouw, energietechniek en industrieel onderhoud.

Kenmerken

• Merk: Delta
• Kwaliteitsklasse: Grade 80 (8)
• Hijsoog 360° draaibaar en kantelbaar
• Richt zich automatisch naar de trekrichting
• Geschikt voor hijsen onder een hoek en uit verschillende richtingen
• Ideaal voor meersprongs hijsen en het kantelen of keren van lasten
• Metrische schroefdraad
• Materiaal: gelegeerd staal, gesmeed, gehard en ontlaten
• Veiligheidsfactor: 4:1
• Gemarkeerd met kwaliteitsklasse, draadmaat en werklast
• Geleverd met CE-markering en conformiteitsverklaring

Montage en veiligheid
Monteer de oogbout in een schoon, onbeschadigd tapgat en draai hem vast tot de kraag vlak en volledig aanligt op een vlak oppervlak, volgens het aanhaalmoment dat de fabrikant voorschrijft. Zorg voor voldoende draadlengte in het materiaal: in staal minimaal 1× de draaddiameter, in zachtere materialen zoals aluminium of gietijzer meer. Controleer voor elk gebruik of het oog vrij kan draaien en kantelen, en of bout, oog en schroefdraad vrij zijn van vervorming, scheuren en slijtage. Laat de oogbout minimaal jaarlijks keuren door een deskundige.

Veelgestelde vragen

Wat is het voordeel van kantelen naast draaien?
Een oog dat alleen draait, kan zich richten naar de richting waarin je trekt, maar niet naar de hoek. Doordat het oog ook kantelt, lijnt het zich volledig uit met het hijsmiddel, ook bij schuin of zijwaarts hijsen. Daardoor wordt de bout niet op buiging belast.

Mag ik de oogbout zijwaarts belasten?
Ja, dat is juist waar deze oogbout voor bedoeld is. Raadpleeg wel de werklast die de fabrikant voor de verschillende belastingsrichtingen opgeeft.
