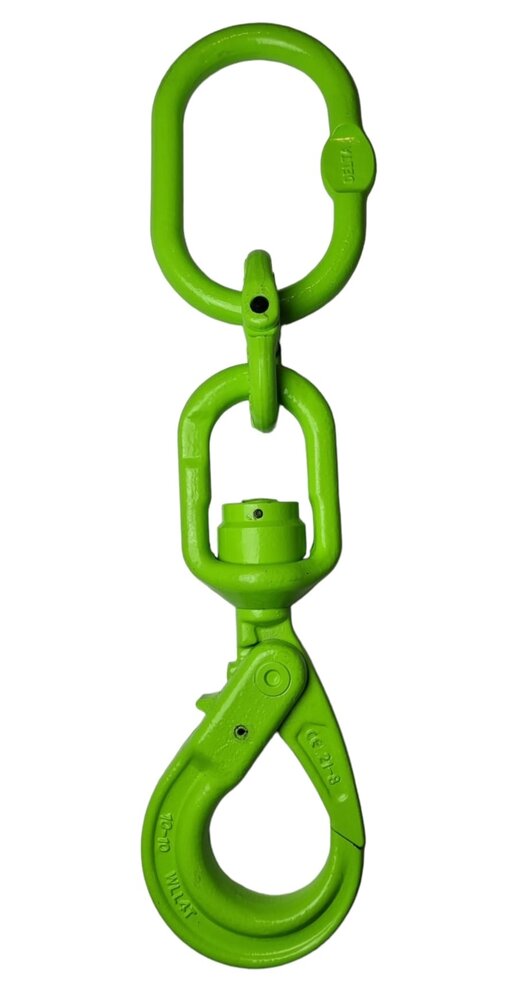

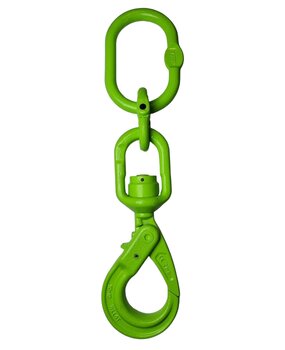

Grade 100 - wartelhaak samenstel met veiligheidshaak, draaibaar onder last - WLL 10,0 ton

Wartelhaak samenstel bestaande uit;
1x topschalm
1x verbindingsschalm
1x veiligheidswartelhaak draaibaar onder last
Wartelhaaksamenstel Grade 100 met veiligheidshaak – maximale zekerheid en werklast
Het grade 100 wartelhaaksamenstel met veiligheidshaak combineert de hoogste mate van beveiliging met de hogere werklast van grade 100. Het samenstel bestaat uit een ophangpunt, een gelagerde wartel en een zelfvergrendelende veiligheidshaak, en wordt rechtstreeks in de kraanhaak, takel of hijsinstallatie gehangen. Zo ontstaat een draaibaar en volledig beveiligd aanslagpunt voor kettingen, rondstroppen, hijsbanden en hijsogen.
De veiligheidshaak vergrendelt automatisch zodra hij belast wordt. Onder belasting is openen niet mogelijk; alleen in onbelaste toestand opent de haak met de ontgrendelhendel. Daarmee is onbedoeld loskomen van het hijsmiddel uitgesloten, ook bij schokbelasting, slingeren of tijdelijke ontlasting. De gelagerde wartel maakt het mogelijk de last onder volle werklast te draaien en te positioneren, zonder torsie in het hijsmiddel of de kraankabel.
Door de uitvoering in grade 100 biedt het samenstel bij vergelijkbare afmetingen circa 25% meer werklast dan een grade 80 samenstel. Alle onderdelen zijn gesmeed uit gelegeerd staal, gehard en ontlaten, en als één geheel op elkaar afgestemd. Het samenstel is gemarkeerd met kwaliteitsklasse, werklast en traceerbaarheidscode.
Kenmerken
- Kwaliteitsklasse: Grade 100 (10)
- Compleet samenstel: ophangpunt, gelagerde wartel en veiligheidshaak
- Zelfvergrendelende haak, alleen onbelast te openen
- Draaibaar onder volle belasting dankzij de lagering
- Circa 25% hogere werklast dan grade 80 bij vergelijkbare afmetingen
- Voorkomt torsie in hijsmiddel en kraankabel
- Materiaal: gelegeerd staal, gesmeed, gehard en ontlaten
- Veiligheidsfactor: 4:1
- Gemarkeerd met kwaliteitsklasse, werklast en traceerbaarheidscode
- Geleverd met CE-markering en conformiteitsverklaring
Gebruik en veiligheid
Kies een samenstel waarvan de werklast past bij de last en het hijsmiddel, en combineer het bij voorkeur met grade 100 componenten. Controleer of het ophangpunt vrij in de kraanhaak hangt en of de veiligheidshaak volledig gesloten en vergrendeld is voordat je hijst. Laat de last altijd in de bodem van de haak hangen. Controleer voor elk gebruik of de wartel soepel draait, of het vergrendelmechanisme correct werkt en of de onderdelen vrij zijn van opbuiging, scheuren en slijtage. Laat het samenstel minimaal jaarlijks keuren door een deskundige.
Veelgestelde vragen
Voor welke toepassingen is dit samenstel het meest geschikt?
Voor zwaar hijswerk waarbij de last moet worden gedraaid en waarbij veiligheid voorop staat, zoals hijsen boven werkplekken, met slingerende of schokkende lasten, of bij montage van grote constructiedelen.
Kan de veiligheidshaak onder belasting worden geopend?
Nee. Zolang de haak belast wordt, blijft hij vergrendeld. Pas als de last is neergezet, kan de haak met de ontgrendelhendel worden geopend.
Productspecificaties
- Artikelnummer
- YE.10.089.16
