Grade - 100 inkorthaak met veiligheidspen - WLL 2.5 ton

Delta Inkorthaak Grade 100 met veiligheidspen – kettinglengte instellen in een grade 100 samenstel

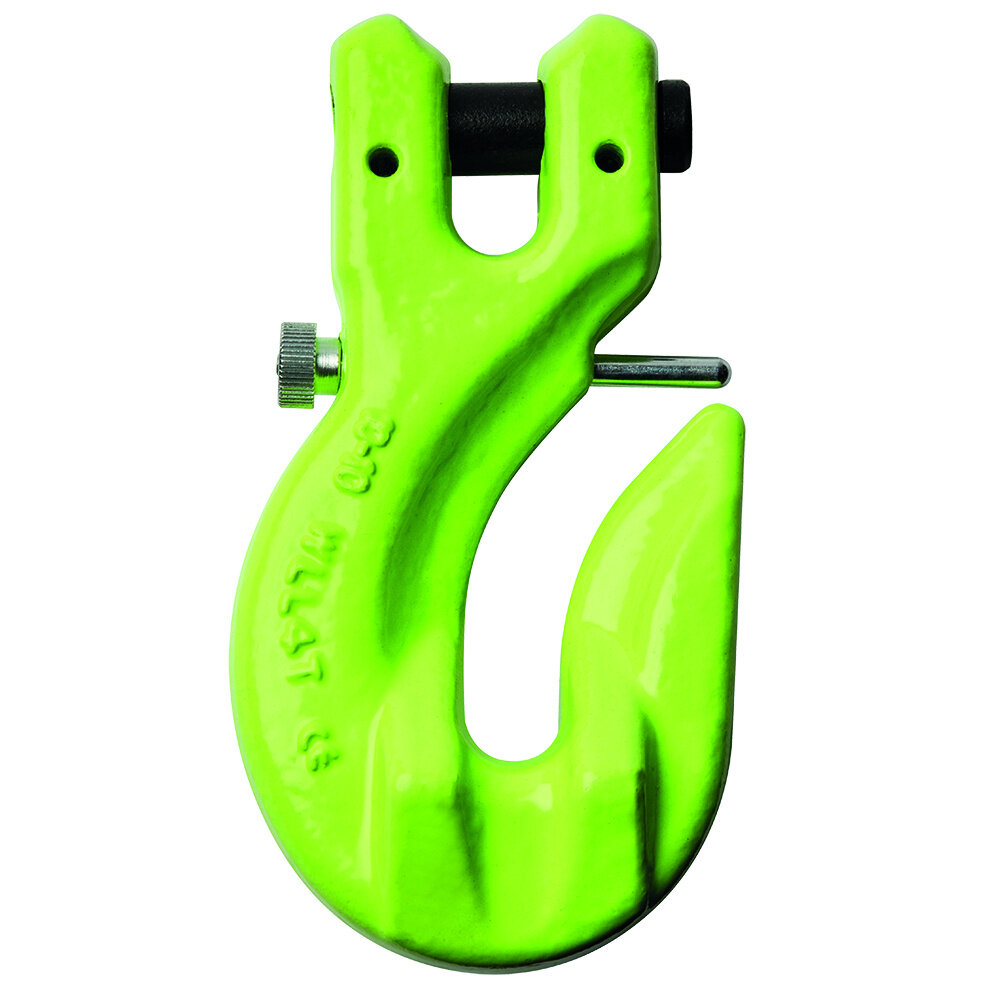

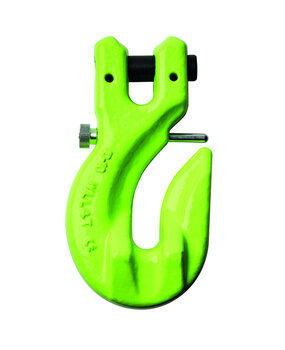

De Delta grade 100 inkorthaak met veiligheidspen is een verkortingscomponent voor kettingsamenstellen in grade 100. Met de inkorthaak wordt de effectieve lengte van een kettingsprong aangepast door een schakel van de ketting in de sleuf van de haak te leggen. Dit maakt het mogelijk lasten met een excentrisch zwaartepunt of ongelijke hijspunten waterpas te hijsen, en een samenstel snel aan te passen aan wisselende lasten.
De inkorthaak is uitgevoerd voor grade 100 ketting van 8 mm en heeft een werklast van 2,5 ton. Ten opzichte van een grade 80 inkorthaak voor dezelfde kettingmaat (2,0 ton) biedt de grade 100 uitvoering circa 25% meer werklast. De sleuf is afgestemd op de afmetingen van gekalibreerde grade 100 ketting, zodat de schakel volledig en vlak in de haak rust. De veiligheidspen sluit de sleuf af en voorkomt dat de ketting onbedoeld uit de inkorthaak loopt.
De inkorthaak wordt met een gaffelaansluiting in het samenstel gemonteerd, is gesmeed uit gelegeerd staal, gehard en ontlaten, en gemarkeerd met kwaliteitsklasse, maat en traceerbaarheidscode.
Tonnage per kettingmaat
| Kettingmaat (mm) | Werklast (t) |
|---|---|
| 8 | 2,5 |
Kenmerken
- Merk: Delta
- Kwaliteitsklasse: Grade 100 (10)
- Voor grade 100 ketting van 8 mm
- Werklast: 2,5 ton
- Circa 25% meer werklast dan een grade 80 inkorthaak van 8 mm
- Inkorten van kettingsprongen zonder gereedschap
- Veiligheidspen voorkomt dat de ketting uit de sleuf loopt
- Gaffelaansluiting met bout en borgpen
- Materiaal: gelegeerd staal, gesmeed, gehard en ontlaten
- Veiligheidsfactor: 4:1
- Gemarkeerd met kwaliteitsklasse, maat en traceerbaarheidscode
- Geleverd met CE-markering en conformiteitsverklaring
Montage en veiligheid
Gebruik de inkorthaak uitsluitend met 8 mm grade 100 ketting en monteer hem met de bijgeleverde bout en borgpen. Leg de kettingschakel volledig en recht in de sleuf, zonder verdraaiing, en zet de veiligheidspen altijd terug voordat je hijst. Belast nooit de punt of rand van de sleuf. Controleer voor elk gebruik de werking van de veiligheidspen en inspecteer haak en sleuf op vervorming, scheuren en slijtage. Laat het kettingsamenstel minimaal jaarlijks keuren door een deskundige.
Productspecificaties
- Artikelnummer
- YE.10.064.08
