Grade 80 - gaffelhaak met klep - WLL 3,15 ton

Gaffelhaak met klep Grade 80 – de standaard voor kettingsamenstellen

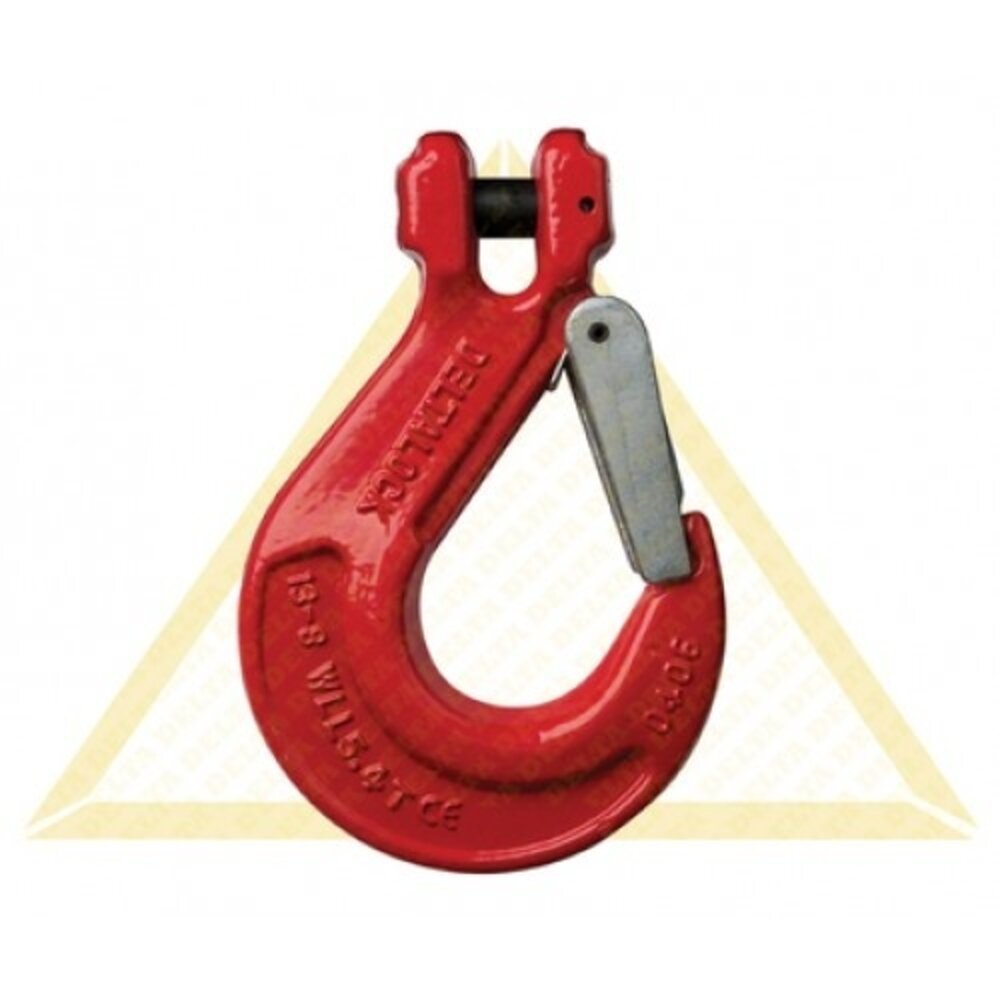

De gaffelhaak met klep grade 80 is een gesmede hijshaak met gaffelaansluiting, ontwikkeld voor kettingsamenstellen van grade 80. Grade 80 is de meest gebruikte kwaliteitsklasse voor hijskettingen en wordt wereldwijd toegepast in vrijwel elke branche waar gehesen wordt. De gaffelhaak wordt met een bout en borgpen rechtstreeks aan de ketting bevestigd, waardoor een aparte koppelschakel overbodig is.

De haak is gesmeed uit gelegeerd staal en gehard en ontlaten. Dat geeft het staal een hoge sterkte en voldoende taaiheid om bij overbelasting eerst zichtbaar te vervormen in plaats van plotseling te breken. De veerbelaste veiligheidsklep sluit de haakopening af en voorkomt dat hijsmiddelen onbedoeld uit de haak lopen. Elke haak is gemarkeerd met kwaliteitsklasse, maat en een traceerbaarheidscode.

Kenmerken

• Kwaliteitsklasse: Grade 80 (8)
• Materiaal: gelegeerd staal, gesmeed, gehard en ontlaten
• Veiligheidsfactor: 4:1
• Gaffelaansluiting met bout en borgpen, zonder koppelschakel
• Veerbelaste veiligheidsklep
• Gemarkeerd met kwaliteitsklasse, maat en traceerbaarheidscode
• Geschikt voor 1-, 2-, 3- en 4-sprongs kettingsamenstellen
• Norm: EN 1677-2
• Geleverd met CE-markering en conformiteitsverklaring

Montage en veiligheid
Monteer de gaffelhaak uitsluitend op grade 80 ketting met de passende diameter en gebruik altijd de meegeleverde bout en borgpen. Belast de haak in de lengterichting, met de last in de bodem van de haak en nooit op de punt. Controleer voor elk gebruik of de klep goed sluit, en of de haak niet is opengebogen, gescheurd of versleten. Laat het kettingsamenstel minimaal jaarlijks keuren door een deskundige.

Veelgestelde vragen

Wat betekent grade 80?
Grade 80 geeft de kwaliteitsklasse van het staal aan. Het is de meest gebruikte standaard voor hijskettingen en componenten, met een goede verhouding tussen sterkte, gewicht en prijs.

Kan ik een grade 80 gaffelhaak combineren met grade 100 ketting?
Dat wordt afgeraden. De maten sluiten niet altijd op elkaar aan en het samenstel krijgt de werklast van de zwakste component. Houd het hele samenstel in één kwaliteitsklasse.

werklast     1.12 ton is voor     6mm ketting

werklast     2 ton is voor          8mm ketting

werklast     3.15 ton is voor    10mm ketting

werklast     5.3 ton is voor      13mm ketting

werklast     8 ton is voor         16mm ketting

werklast     12.5 ton is voor    20mm ketting
