Grade 80 - hijsband verbindingsschalm - WLL 5,3 ton

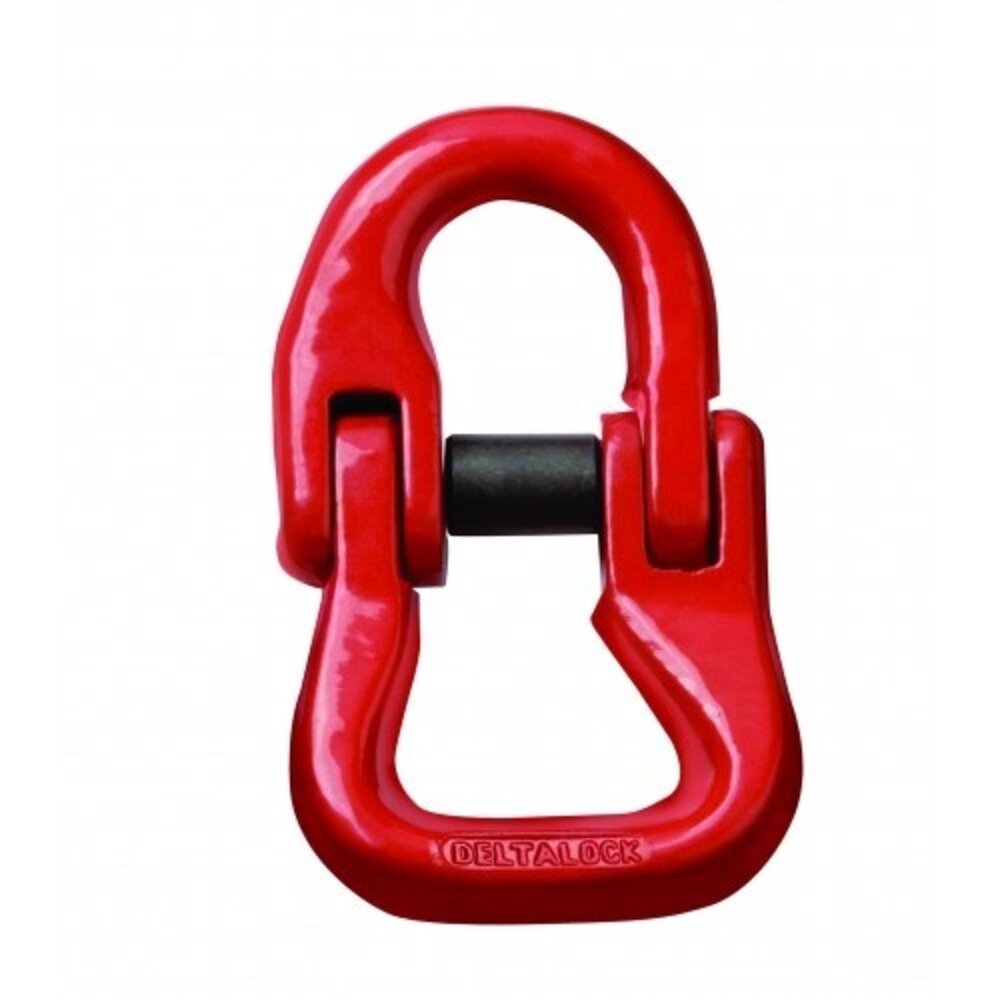

Delta Hijsband Verbindingsschalm Grade 80 – verbinding tussen ketting en hijsband
De Delta grade 80 hijsband verbindingsschalm is een mechanisch te monteren koppelschakel voor het verbinden van hijsbanden en rondstroppen met grade 80 ketting, topschalmen en andere kettingcomponenten. De schalm heeft aan de bandzijde een brede, afgeronde draagbeugel die de belasting over de volle breedte van de band verdeelt. Daarmee wordt voorkomen dat de band plooit of op een smalle rand wordt belast, wat de levensduur van de hijsband aanzienlijk verlengt.
Aan de kettingzijde wordt de schalm met een bout en borgbus om de ketting of het oog van een component gemonteerd. Lassen is niet nodig, waardoor gecombineerde samenstellen van ketting en hijsband eenvoudig kunnen worden opgebouwd. Dit maakt het mogelijk de robuustheid van ketting te combineren met de lastvriendelijke eigenschappen van een hijsband, bijvoorbeeld bij het hijsen van gevoelige, gelakte of kwetsbare lasten.
De verbindingsschalm is gesmeed uit gelegeerd staal en gehard en ontlaten. De werklast komt overeen met die van grade 80 ketting met dezelfde nominale maat. Elke schalm is gemarkeerd met kwaliteitsklasse, maat en traceerbaarheidscode.
Tonnage per kettingmaat
| Kettingmaat (mm) | Werklast (t) |
|---|---|
| 6 | 1,12 |
| 8 | 2,0 |
| 10 | 3,15 |
| 13 | 5,3 |
Kenmerken
- Merk: Delta
- Kwaliteitsklasse: Grade 80 (8)
- Brede, afgeronde draagbeugel voor hijsbanden en rondstroppen
- Gelijkmatige verdeling van de belasting over de bandbreedte
- Kettingzijde met bout en borgbus, montage zonder lassen
- Werklast gelijk aan grade 80 ketting van dezelfde maat
- Leverbaar voor ketting van 6, 8, 10 en 13 mm
- Materiaal: gelegeerd staal, gesmeed, gehard en ontlaten
- Veiligheidsfactor: 4:1
- Gemarkeerd met kwaliteitsklasse, maat en traceerbaarheidscode
- Geleverd met CE-markering en conformiteitsverklaring
Montage en veiligheid
Kies een verbindingsschalm waarvan de kettingmaat overeenkomt met de ketting of component, en waarvan de draagbeugel breed genoeg is voor de gebruikte hijsband. De werklast van het samenstel wordt bepaald door het zwakste onderdeel, dus ook de werklast van de hijsband moet passen. Monteer bout en borgbus volgens de instructies van de fabrikant en vervang ze altijd na demontage. Controleer de draagbeugel voor elk gebruik op bramen, scherpe randen en slijtage die de band kunnen beschadigen, en laat het samenstel minimaal jaarlijks keuren door een deskundige.
Veelgestelde vragen
Waarom een speciale verbindingsschalm voor hijsbanden?
Een gewone koppelschakel heeft een smal, rond profiel. Een hijsband die daarover wordt gelegd, plooit en wordt op een kleine oppervlakte belast. De brede draagbeugel van de hijsband verbindingsschalm verdeelt de kracht over de hele bandbreedte, wat veiliger is en de band spaart.
Is de werklast van de schalm ook de werklast van het samenstel?
Niet altijd. De werklast van het samenstel wordt bepaald door het zwakste onderdeel: de schalm, de ketting of de hijsband. Controleer daarom de werklast van alle onderdelen.
Productspecificaties
- Artikelnummer
- YE.8.016.10
- EAN
- 8719482304873
