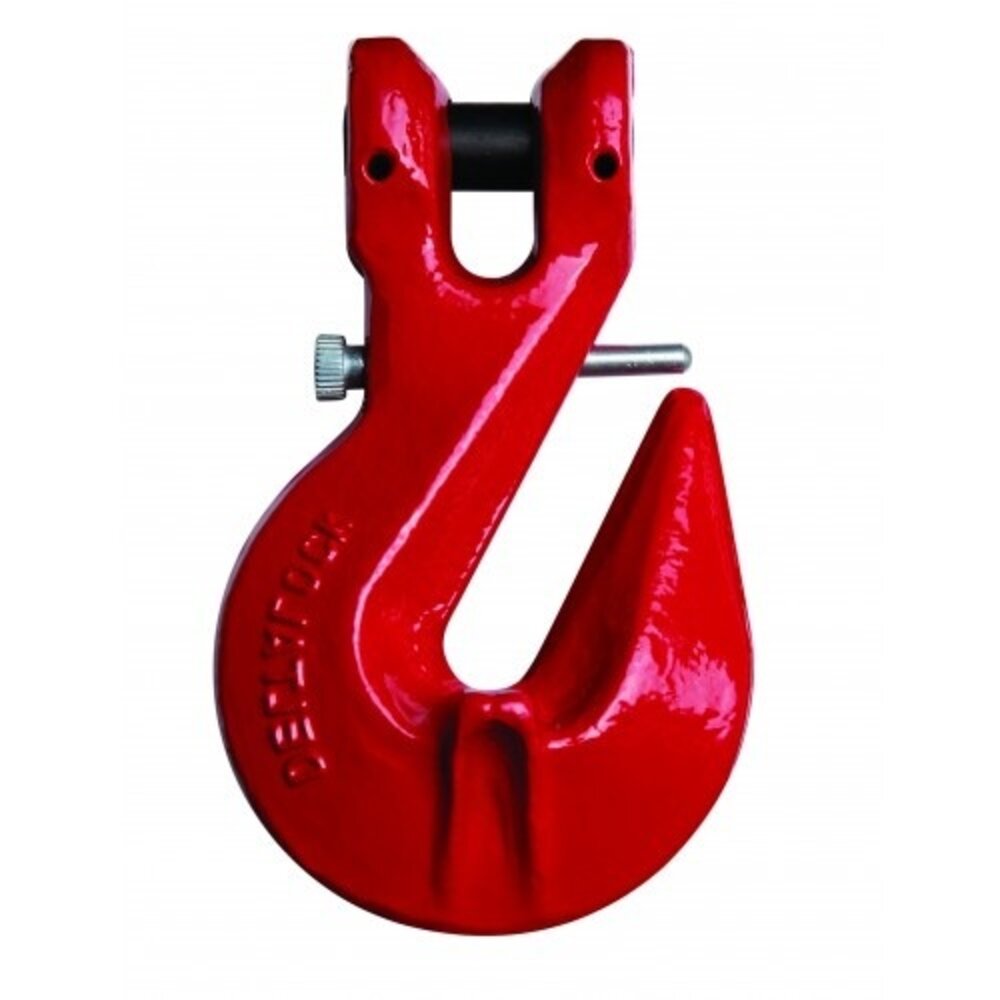

Grade 80 - inkorthaak met veiligheidspen - WLL 5,3 ton

Delta Inkorthaak met veiligheidspen Grade 80 – kettinglengte aanpassen zonder demontage
De Delta grade 80 inkorthaak met veiligheidspen, ook wel verkortingshaak genoemd, is een component waarmee de lengte van een kettingsprong snel en zonder gereedschap kan worden aangepast. De inkorthaak wordt met een gaffelaansluiting in het kettingsamenstel gemonteerd. Door een schakel van de ketting in de sleuf van de haak te leggen, wordt de sprong ingekort tot de gewenste lengte. Zo kunnen lasten met ongelijke hijspunten waterpas worden gehesen, of kan een samenstel worden aangepast aan verschillende lasten en kraanhoogten.
De sleuf is nauwkeurig afgestemd op de afmetingen van gekalibreerde grade 80 ketting, zodat de schakel volledig en vlak in de haak rust. De veiligheidspen sluit de sleuf af en voorkomt dat de ketting onbedoeld uit de inkorthaak loopt, bijvoorbeeld wanneer de sprong tijdens het hijsen tijdelijk ontlast wordt of de last beweegt.
De inkorthaak is gesmeed uit gelegeerd staal, gehard en ontlaten, en gemarkeerd met kwaliteitsklasse, maat en traceerbaarheidscode.
Tonnage per kettingmaat
| Kettingmaat (mm) | Werklast (t) |
|---|---|
| 6 | 1,12 |
| 8 | 2,0 |
| 10 | 3,15 |
| 13 | 5,3 |
Kenmerken
- Merk: Delta
- Kwaliteitsklasse: Grade 80 (8)
- Voor het inkorten van kettingsprongen zonder gereedschap
- Veiligheidspen voorkomt dat de ketting uit de sleuf loopt
- Sleuf afgestemd op gekalibreerde grade 80 ketting
- Gaffelaansluiting met bout en borgpen
- Leverbaar voor ketting van 6, 8, 10 en 13 mm
- Materiaal: gelegeerd staal, gesmeed, gehard en ontlaten
- Veiligheidsfactor: 4:1
- Gemarkeerd met kwaliteitsklasse, maat en traceerbaarheidscode
- Geleverd met CE-markering en conformiteitsverklaring
Montage en veiligheid
Gebruik de inkorthaak uitsluitend met grade 80 ketting van de passende maat en monteer hem met de bijgeleverde bout en borgpen. Leg de kettingschakel volledig en recht in de sleuf, zonder verdraaiing, en zet de veiligheidspen altijd terug voordat je hijst. Belast nooit de punt of rand van de sleuf. Controleer voor elk gebruik of de veiligheidspen goed werkt en of de haak en sleuf vrij zijn van vervorming, scheuren en slijtage. Laat het kettingsamenstel minimaal jaarlijks keuren door een deskundige.
