Grade 80 oogmoer M24, WLL 8,0 ton by 0° / 3,2 ton by 90°

Delta Oogmoer Grade 80 – hijspunt voor buitendraad

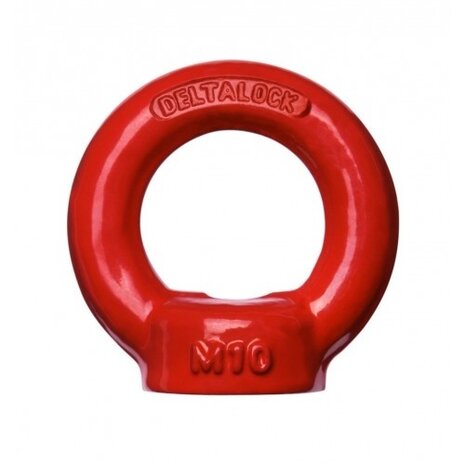

De Delta grade 80 oogmoer is een gesmeed hijsoog met binnendraad. Waar een oogbout in een tapgat wordt gedraaid, wordt een oogmoer op een uitstekend draadeind, een bout of een tapeind van de last gedraaid. Zo ontstaat een vast en betrouwbaar aanslagpunt op machines, constructiedelen, betonelementen met ingestorte draadeinden, ankers en andere lasten met een uitstekende schroefdraad.

Door de uitvoering in gelegeerd staal grade 80 heeft de oogmoer een aanzienlijk hogere werklast dan een standaard oogmoer volgens DIN 582. Bij dezelfde draadmaat kun je daardoor zwaardere lasten hijsen of houd je een ruimere veiligheidsmarge. De oogmoer is gesmeed, gehard en ontlaten, en gemarkeerd met kwaliteitsklasse, draadmaat en werklast voor volledige traceerbaarheid.

De werklast van een oogmoer is afhankelijk van de richting waarin hij wordt belast. Bij axiale belasting (0°, recht omhoog) is de werklast het hoogst. Bij zijwaartse belasting (90°) is de toelaatbare werklast aanzienlijk lager. Belasting onder een hoek is alleen toegestaan in het vlak van het oog.

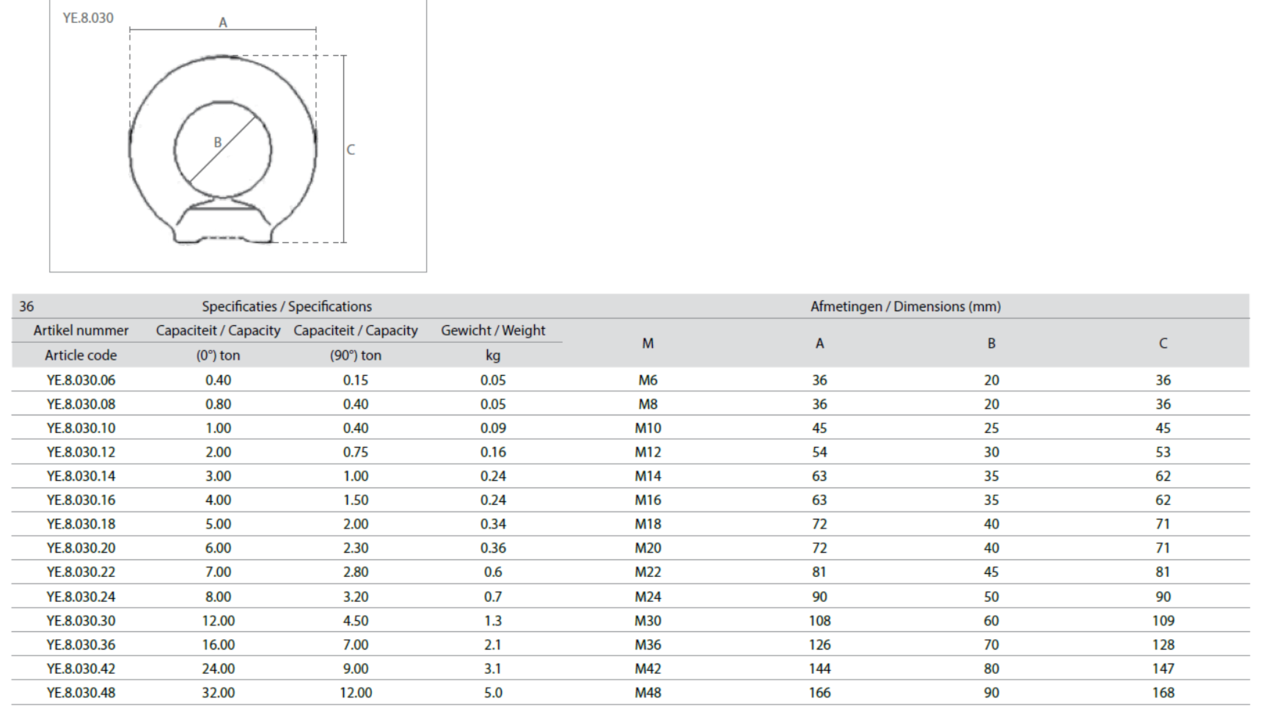

Werklast per hoek

Kenmerken

• Merk: Delta
• Kwaliteitsklasse: Grade 80 (8)
• Gesmeed hijsoog met metrische binnendraad
• Leverbaar van M6 tot en met M48
• Werklast tot 32 ton bij axiale belasting
• Voor montage op draadeinden, bouten en tapeinden
• Hogere werklast dan een standaard DIN 582 oogmoer
• Belastbaar axiaal en zijwaarts in het vlak van het oog
• Materiaal: gelegeerd staal, gesmeed, gehard en ontlaten
• Veiligheidsfactor: 4:1
• Gemarkeerd met kwaliteitsklasse, draadmaat en werklast
• Geleverd met CE-markering en conformiteitsverklaring

Montage en veiligheid
Draai de oogmoer volledig op het draadeind, tot de draagvlakte vlak en volledig aanligt op het oppervlak van de last, en zet hem vast met de draaikracht uit de tabel. De schroefdraad moet over de volle hoogte van de moer ingrijpen en het draadeind moet sterk genoeg zijn voor de werklast. Belast de oogmoer onder een hoek alleen in het vlak van het oog en nooit dwars erop, en houd rekening met de lagere werklast bij 90°. Controleer voor elk gebruik of oog en schroefdraad vrij zijn van vervorming, scheuren en slijtage. Laat de oogmoer minimaal jaarlijks keuren door een deskundige.
