Grade 80 - verbindingsschalm - WLL 1,12 ton

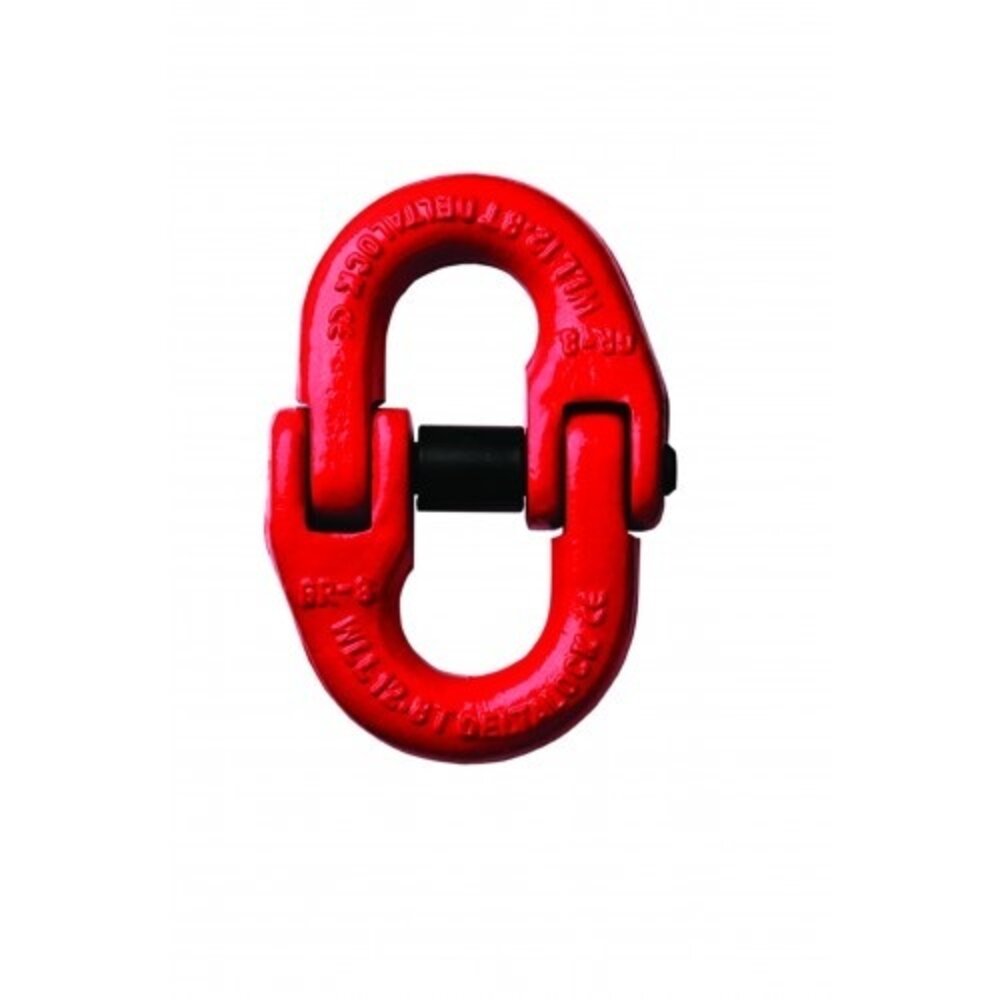

Delta Verbindingsschalm Grade 80 – mechanische koppeling voor kettingsamenstellen
De Delta grade 80 verbindingsschalm, ook bekend als koppelschakel of hammerlock, is een mechanisch te monteren schakel voor het verbinden van grade 80 hijsketting met topschalmen, ooghaken, ringen en andere componenten met een oog. De verbindingsschalm bestaat uit twee identieke helften die met een bout en borgbus worden samengevoegd. Hiermee kan een kettingsamenstel zonder lassen worden opgebouwd, verlengd of gerepareerd.
De verbindingsschalm is gesmeed uit gelegeerd staal en gehard en ontlaten. De werklast is gelijk aan die van grade 80 ketting met dezelfde nominale maat, zodat de schalm in het samenstel geen zwakke schakel vormt. De vorm is afgestemd op de steek en diameter van gekalibreerde grade 80 ketting, wat zorgt voor een goede aansluiting en een gelijkmatige krachtsoverdracht. Elke verbindingsschalm is gemarkeerd met kwaliteitsklasse, maat en traceerbaarheidscode.
Werklast per kettingmaat
| Kettingmaat (mm) | Werklast (t) |
|---|---|
| 6 | 1,12 |
| 8 | 2,0 |
| 10 | 3,15 |
| 13 | 5,3 |
Kenmerken
- Merk: Delta
- Kwaliteitsklasse: Grade 80 (8)
- Materiaal: gelegeerd staal, gesmeed, gehard en ontlaten
- Twee helften, verbonden met bout en borgbus
- Mechanisch te monteren, zonder lassen
- Werklast gelijk aan grade 80 ketting van dezelfde maat
- Voor ketting van 6 tot en met 13 mm
- Veiligheidsfactor: 4:1
- Norm: EN 1677-1
- Gemarkeerd met kwaliteitsklasse, maat en traceerbaarheidscode
- Geleverd met CE-markering en conformiteitsverklaring
Montage en veiligheid
Gebruik de verbindingsschalm alleen met grade 80 ketting en componenten van dezelfde nominale maat. Monteer de schalm volgens de instructies van de fabrikant: plaats de twee helften om de ketting en het oog van het te koppelen onderdeel, breng de bout aan en zet deze vast met de borgbus. Gebruik bout en borgbus nooit opnieuw na demontage. Controleer na montage of de helften vrij ten opzichte van elkaar kunnen bewegen. Controleer de schalm voor elk gebruik op vervorming, slijtage en scheuren, en laat het samenstel minimaal jaarlijks keuren door een deskundige.
Veelgestelde vragen
Kan ik met een verbindingsschalm twee kettingen aan elkaar koppelen?
Ja, een verbindingsschalm kan twee grade 80 kettingen van dezelfde maat verbinden, bijvoorbeeld bij reparatie of verlenging. De werklast blijft gelijk aan die van de ketting.
Mag ik bout en borgbus hergebruiken?
Nee. Na demontage moeten bout en borgbus worden vervangen, omdat de borgbus bij montage vervormt en zijn borgende werking verliest.
