Klapblok met harpsluiting - WLL 12 ton - kabeldiameter 24-26mm

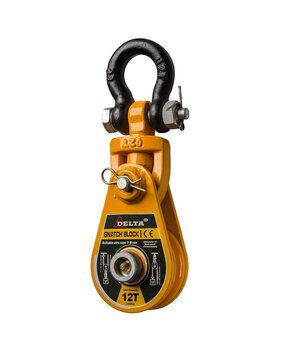

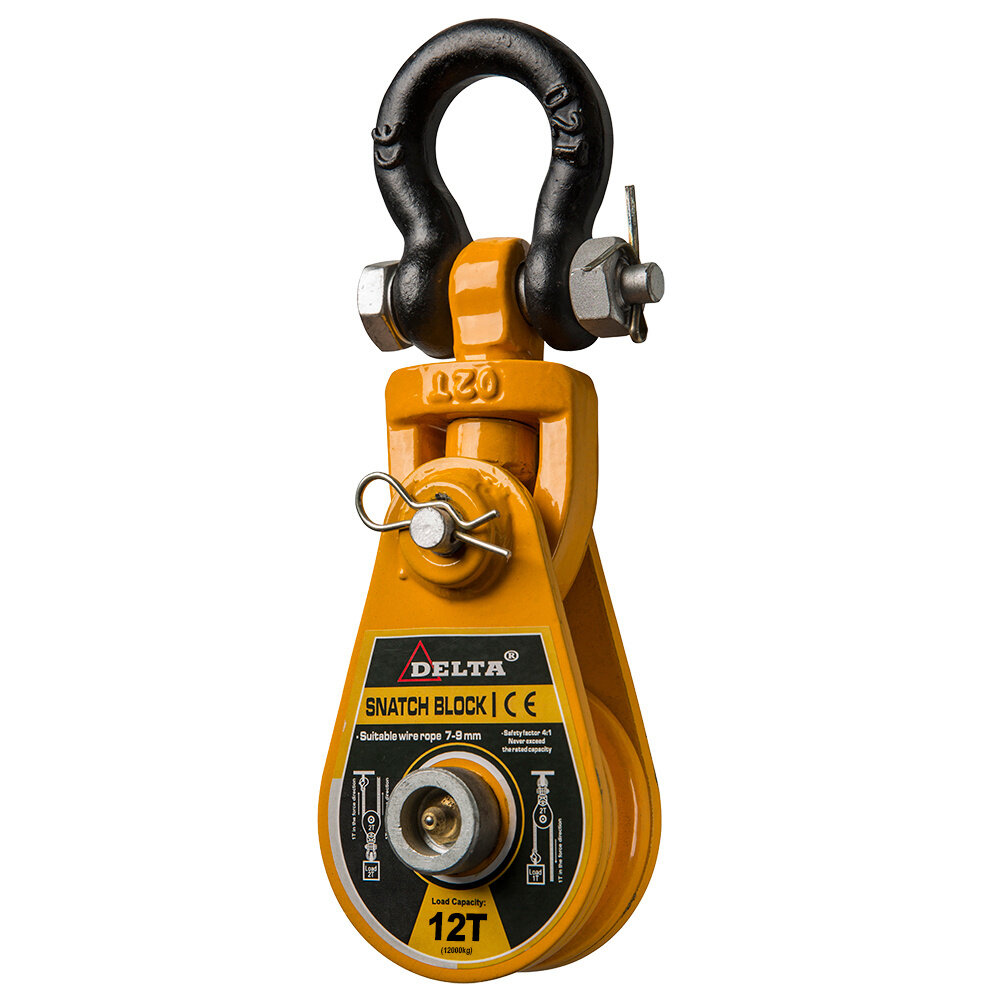

Delta Klapblok met harpsluiting – gesloten verbinding voor omleiden en trekken

Het Delta klapblok met harpsluiting is een katrolblok met opklapbare zijplaat, uitgevoerd met een harpsluiting als bevestigingspunt. Door de zijplaat te openen, kan een staalkabel op elk punt in de schijf worden gelegd zonder het kabeleinde door het blok te halen. Het blok wordt gebruikt om de richting van een kabel om te leiden of om de trekkracht van een lier of takel te vergroten door de kabel via het blok terug te voeren.

Het onderscheidende kenmerk is de harpsluiting. Waar een haak een open verbinding vormt, sluit de harpsluiting met een bout volledig af. Het blok kan daardoor niet onbedoeld loskomen van het ankerpunt, ook niet wanneer de kabel tijdelijk ontlast wordt, het blok beweegt of de trekrichting verandert. De ronde harpvorm biedt bovendien ruimte voor rondstroppen, boomstroppen en hijsbanden, en kan zich onder een hoek uitlijnen naar de resulterende kracht.

De schijf is gelagerd voor een soepele kabelloop en lage wrijving. Het klapblok is gemarkeerd met werklast en maximale kabeldiameter.

Kenmerken

• Merk: Delta
• Opklapbare zijplaat voor snel inleggen en uitnemen van de kabel
• Harpsluiting voor een volledig gesloten verbinding met het ankerpunt
• Kan niet onbedoeld loskomen bij ontlasting of beweging
• Ruime harpvorm, geschikt voor rondstroppen, boomstroppen en hijsbanden
• Gelagerde schijf voor soepele kabelloop
• Geschikt voor staalkabel
• Voor omleiden van kabelrichting en vergroten van trekkracht
• Gemarkeerd met werklast en maximale kabeldiameter
• Geleverd met CE-markering en conformiteitsverklaring

Gebruik en veiligheid
Kies een klapblok waarvan de schijf past bij de diameter van de gebruikte kabel. De belasting op het blok, de harpsluiting en het ankerpunt hangt af van de hoek die de kabel om het blok maakt. Bij een kabel die 180° om het blok loopt, is die belasting ongeveer twee keer de kabelkracht; kies de werklast daarop. Draai de bout van de harpsluiting altijd volledig vast en sluit en borg de zijplaat voordat je de kabel belast. Controleer voor elk gebruik schijf, lager, zijplaat en sluiting op slijtage, vervorming en beschadiging, en laat het klapblok minimaal jaarlijks keuren door een deskundige.
