Horizontale platenklem 3 FHX, werklast 3 ton per paar bekopening 0-60mm

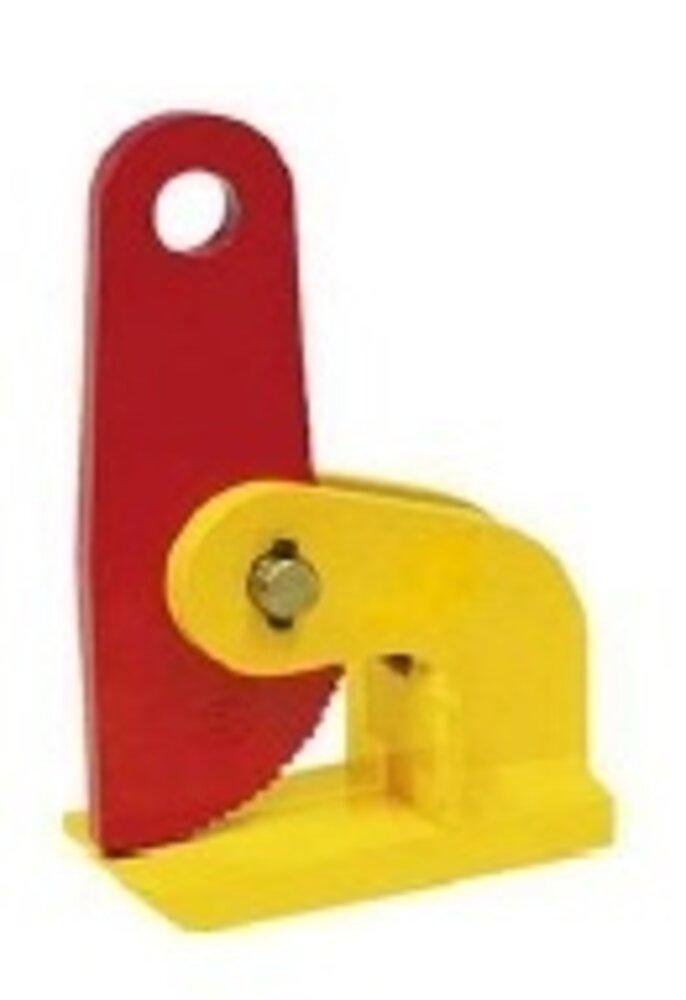

Terrier FHX horizontale platenklem – voor het vlak hijsen van platen
De Terrier FHX is een platenklem die speciaal is ontwikkeld voor het horizontaal hijsen en verplaatsen van stalen platen, plaatpakketten en constructiedelen. Waar een verticale platenklem een plaat rechtop optilt, houdt de FHX de plaat in liggende positie vast. Daardoor kunnen platen vlak van de stapel worden genomen, naar een machine of opslagplaats worden verplaatst en weer vlak worden neergelegd, zonder dat ze eerst gekanteld hoeven te worden.
De FHX wordt altijd in combinatie gebruikt: minimaal twee klemmen tegenover elkaar, of vier klemmen bij grotere of langere platen. De klemmen worden aan de randen van de plaat geplaatst en via een kettingsamenstel of een hijsjuk met de kraan verbonden. Onder belasting trekt de schuine trekrichting van het hijsmiddel de klembek tegen de plaat, waardoor de plaat stevig wordt vastgehouden.
De klemmen zijn compact en robuust uitgevoerd, wat ze geschikt maakt voor intensief gebruik in plaatbewerking, staalbouw, staalhandel en scheepsbouw. Iedere klem is gemarkeerd met werklast en klembereik.
Kenmerken
- Merk: Terrier
- Type: FHX horizontale platenklem
- Voor het horizontaal hijsen van staalplaten, plaatpakketten en profielen
- Te gebruiken in paren of sets van vier
- Compacte en robuuste uitvoering
- Geschikt voor gebruik met kettingsamenstel of hijsjuk
- Gemarkeerd met werklast en klembereik
- Geleverd met CE-markering en conformiteitsverklaring
- FHXS types worden geleverd met een grotere bekopening
Gebruik en veiligheid

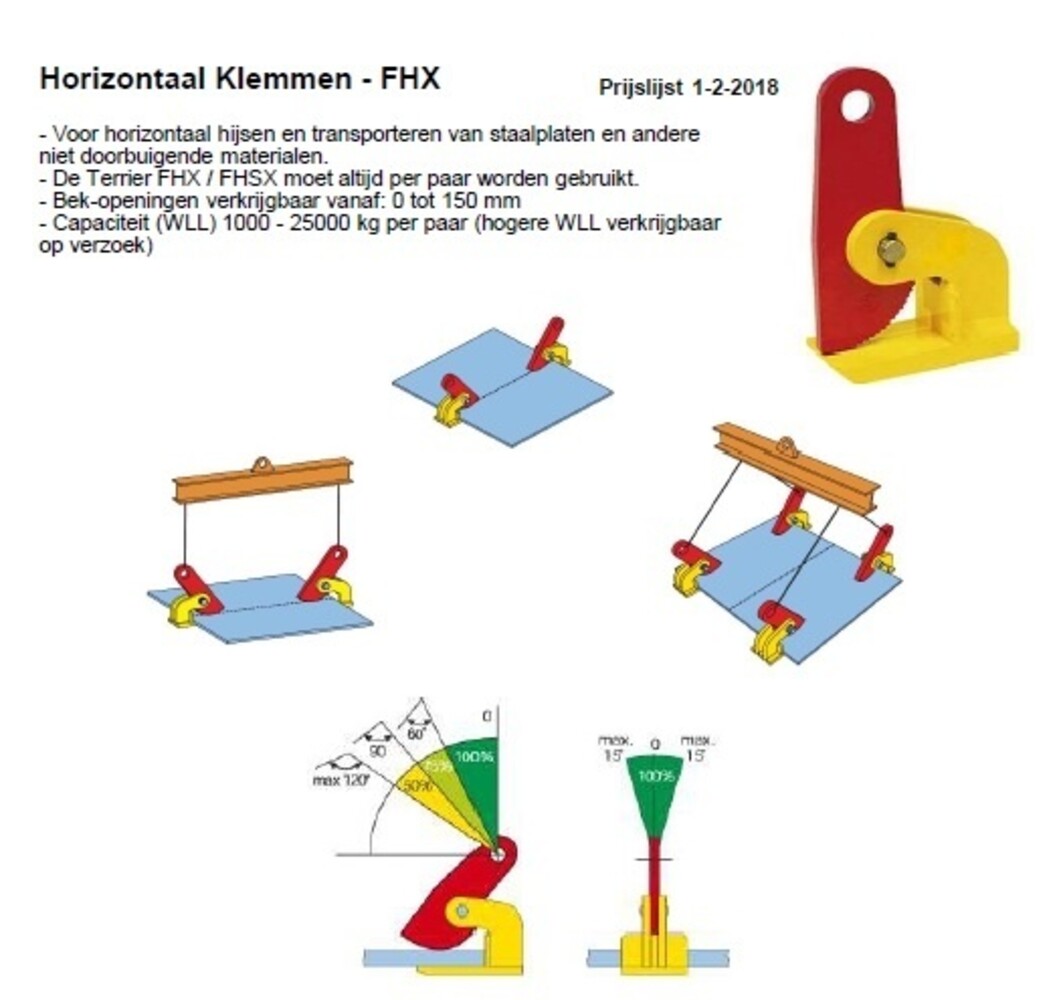

Gebruik de FHX altijd met minimaal twee klemmen, tegenover elkaar en gelijkmatig verdeeld over de plaat, zodat de last in balans hangt. Kies klemmen waarvan het klembereik past bij de dikte van de plaat of het plaatpakket, en schuif ze zo ver mogelijk over de rand. De werklast is afhankelijk van de spreidingshoek van het hijsmiddel; houd de hoek aan die in de gebruiksaanwijzing van Terrier staat. Lange of dunne platen kunnen doorbuigen tijdens het hijsen. Gebruik in dat geval vier klemmen of een hijsjuk, zodat de plaat niet uit de klemmen kan glijden. Controleer de klemmen voor elk gebruik op slijtage, vervorming en beschadiging, en laat ze minimaal jaarlijks keuren door een deskundige.

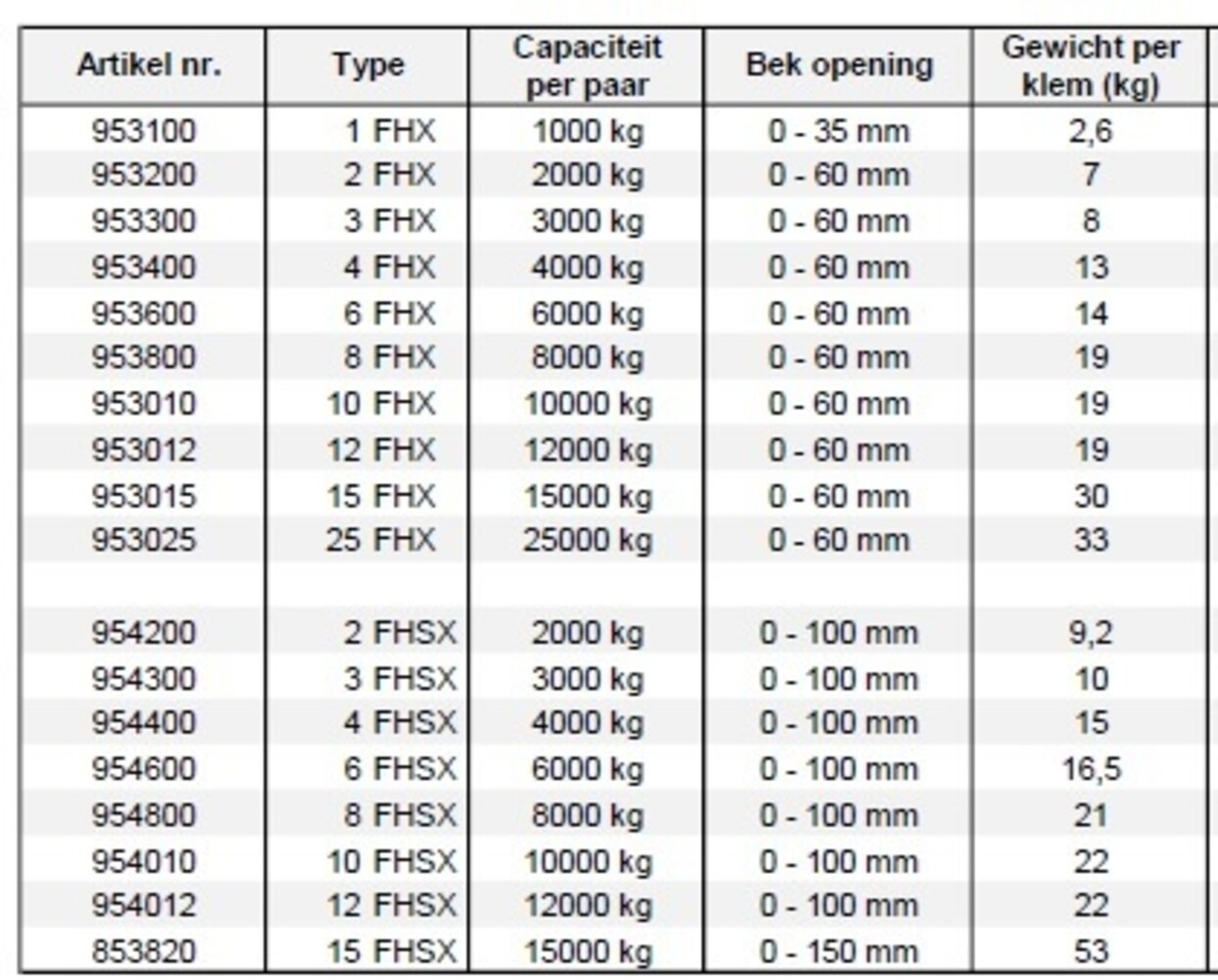

Productspecificaties
- Artikelnummer
- 953300
